ضریب توان (Power Factor – PF) یکی از پارامترهای بنیادین در مهندسی برق قدرت محسوب می‌شود که بیانگر میزان مؤثر بودن مصرف انرژی الکتریکی در یک مدار است. در صنعت پمپاژ، این پارامتر نقشی کلیدی در محاسبه توان ورودی موتور، تعیین بازده کلی سیستم، کاهش تلفات شبکه و مدیریت هزینه های انرژی ایفا می‌کند. در این مقاله، ضمن تعریف فیزیکی ضریب توان، روش‌های محاسبه آن در موتورهای تک فاز و سه فاز، ارتباط آن با توان هیدرولیکی پمپ و راهکار های بهسازی آن بر اساس آخرین ویرایش استاندارد های معتبر نظیر ASHRAE 90.1،IEC 60034-30-1 و مبحث نوزدهم مقررات ملی ساختمان ایران (مبحث ۱۹) مورد بررسی قرار می‌گیرد.

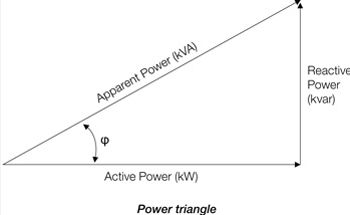

۱. تعریف ضریب توان و مفهوم فیزیکی آن
در مدارهای جریان متناوب (AC)، ضریب توان به عنوان کسینوس زاویه فاز بین شکل موج ولتاژ و جریان تعریف می‌شود:
توان اکتیو :(P) بر حسب وات (W)، همان توانی است که به کار مفید (چرخش روتور، تولید حرارت مفید) تبدیل می‌شود.
(لازم به ذکر است در سایت گراندفوس، این توان با نماد P1 نمایش داده می شود . )
توان راکتیو :(Q) بر حسب ولت آمپر راکتیو (VAR)، توانی است که برای ایجاد میدان مغناطیسی در سیم پیچ موتورهای القایی کاربرد دارد و در شبکه گردش دارد اما مصرف نمی‌شود.
توان ظاهری : (S) بر حسب ولت‌آمپر (VA)، حاصلضرب ساده ولتاژ مؤثر در جریان مؤثر است و نشان‌دهنده بار کامل وارد شده بر شبکه توزیع است.
(لازم به ذکر است در سایت گراندفوس، این توان با نماد P2 نمایش داده می شود . )
نکته فنی مهم: موتورهای پمپ معمولاً از نوع القایی (آسنکرون) هستند. این موتورها در حالت بار کامل (Full Load) ، ضریب توان نسبتاً بالایی (حدود ۰٫۸ تا ۰٫۹۵) دارند، اما در حالت بار جزئی (یا بی‌باری) ، ضریب توان به شدت افت می‌کند (حتی تا ۰٫۲-۰٫۳). به همین دلیل، انتخاب پمپی که دقیقاً در نقطه بهترین بازده (BEP) کار کند، نه تنها راندمان هیدرولیکی، بلکه ضریب توان موتور را نیز بهینه می‌کند.

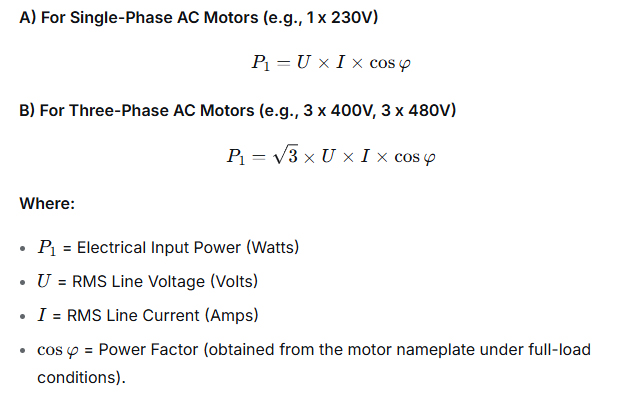

۲. محاسبه توان ورودی موتور (P₁) بر اساس ضریب توان
بر اساس دستورالعمل های فنی شرکت گراندفوس (Grundfos) و استاندارد IEC 60034-2-1 برای تعیین تلفات موتور، توان ورودی از شبکه به صورت زیر محاسبه می‌شود:
توصیه اجرایی : در پروژه های عمرانی و تأسیساتی، مقدار را باید از پلاک مشخصات موتور (Nameplate) که تحت شرایط بار کامل درج شده است، استخراج کرد. استفاده از مقدار نامی برای محاسبه توان مصرفی در دورِ نامی موتور، خطایی کمتر از ۵٪ دارد. برای محاسبات دقیق تر در بارهای متغیر، باید از منحنی‌های عملکرد موتور (Motor Performance Curves) که توسط سازنده ارائه می‌شود، استفاده نمود.
۳. توان هیدرولیکی پمپ و ارتباط آن با توان الکتریکی
برای محاسبه توان مفید منتقل‌شده به سیال (توان هیدرولیکی) از رابطه زیر استفاده می‌شود که مبتنی بر قوانین بنیادین دینامیک سیالات است:
که در آن بازده موتور
فرمول سریع و کاربردی (تأییدشده توسط گراندفوس): برای آب با چگالی استاندارد، اگر دبی بر حسب مترمکعب بر ساعت باشد، توان مورد نیاز پمپ به صورت تقریبی محاسبه می‌شود:
عدد (2.73) در این رابطه، ترکیبی از ثابت‌های ρ،g و تبدیل واحد زمان (۳۶۰۰ ثانیه) است.
۴. الزامات استانداردهای جهانی و ملیASHRAE)، IEC و مبحث ۱۹)
ASHRAE 90.1 (انرژی در ساختمان‌ها) : این استاندارد در ویرایش ۲۰۲۲ خود، برای محاسبه توان مصرفی پمپ‌ها در حالت پایه (Baseline) از فرمول توان مصرفی ویژه (Pump Power Limitation) استفاده می‌کند و صراحتاً به تأثیر ضریب توان در کاهش تلفات سیم‌کشی و ترانسفورماتور ها اشاره دارد. در این استاندارد، برای موتورهای بالای ۵۰ اسب بخار، الزام به استفاده از درایوهای فرکانس متغیر (VFD) به منظور بهبود ضریب توان در بارهای جزئی، اجباری شده است.
IEC 60034-30-1 (کلاس‌های بازده موتور): این استاندارد، کلاس‌های IE1 تا IE5 را تعریف می‌کند. موتورهای با کلاس IE3 (بازده بالا) به بالا، معمولاً دارای ضریب توان طراحی شده بهتری هستند و تلفات مغناطیسی کمتری دارند. در پروژه های صنعتی ایران، طبق مبحث نوزدهم مقررات ملی ساختمان (ویرایش ۱۳۹۹)، استفاده از موتورهای با راندمان حداقل IE3 برای پمپ های بالای ۷٫۵ کیلووات الزامی است که به‌طور غیرمستقیم باعث بهبود ضریب توان شبکه داخلی ساختمان می‌شود.
۵. روش‌های اصلاح و بهبود ضریب توان (جبران‌سازی)
افت ضریب توان، علاوه بر افزایش جریان مصرفی از شبکه، منجر به جریمه های اقتصادی توسط شرکت‌های توزیع برق (در ایران، معمولاً ضریب توان زیر ۰٫۹ مشمول جریمه می‌شود) می‌گردد. راهکارهای اصلاح این امر عبارتند از:

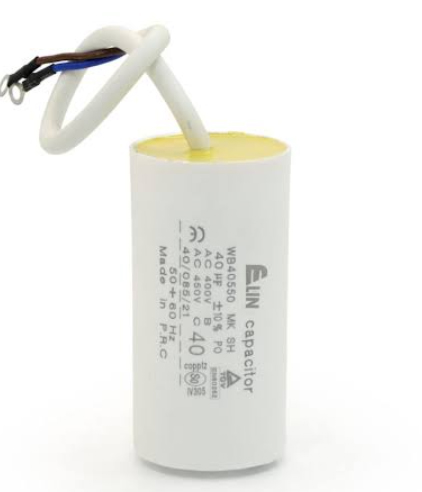

خازن‌گذاری (جبران‌سازی خازنی ثابت یا خودکار):
با نصب بانک خازنی به موازات موتور یا در تابلو برق اصلی، توان راکتیو مورد نیاز موتور به صورت محلی تأمین می‌شود. فرمول انتخاب خازن:

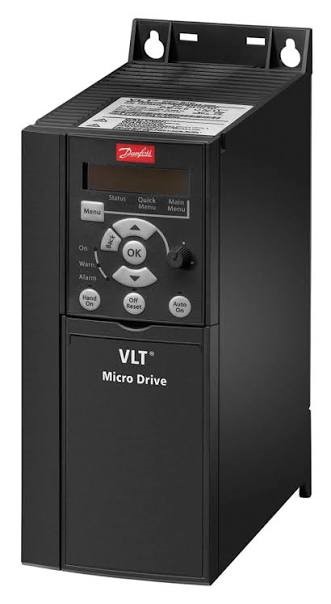

استفاده از درایوهای سرعت متغیر (VFD) یا اینورتر:
درایوهای مدرن با تکنولوژی IGBT، علاوه بر هماهنگ سازی دور موتور با نیاز سیستم (که خود موجب صرفه‌جویی عظیم در توان اکتیو می‌شود)، به دلیل داشتن یکسوساز و فیلتر خازنی در ورودی، ضریب توان ورودی را به حدود ۰٫۹۶ تا ۰٫۹۸ می‌رسانند. این امر یکی از دلایل اصلی اقتصادی شدن استفاده از VFD در پمپ‌های با ساعات کارکرد بالا است.
۶. مطالعه موردی (Case Study) و نحوه استخراج ضریب توان از منحنی
مثال: یک پمپ سانتریفیوژ سه‌فاز با مشخصات زیر در حال کار است:
– ولتاژ خط: ۳۸۰ ولت
– جریان خط (واقعی): ۴۵ آمپر
– ضریب توان نامی از پلاک موتور: ۰٫۸۶
– راندمان پمپ در نقطه کار: ۷۸٪
– هد: ۴۵ متر
– دبی: ۱۲۰ مترمکعب بر ساعت
محاسبه توان ورودی:

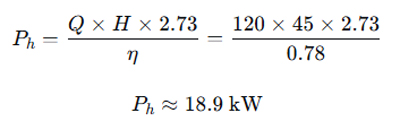

محاسبه توان هیدرولیکی (با فرمول سریع):
تحلیل:
اختلاف بین توان ورودی و توان هیدرولیکی (حدود ۶٫۶ کیلووات) صرف تلفات موتور و پمپ می‌شود. اگر در محل، یک دستگاه خازن ۱۰ کیلووار نصب کنیم، ضریب توان کلی تابلو از ۰٫۸۶ به بالای ۰٫۹۵ افزایش می‌یابد که باعث کاهش جریان خط (I) به میزان محسوس (حدود ۱۵٪) و در نتیجه کاهش تلفات کابل‌کشی می‌شود.
برای به دست آوردن ضریب توان واقعی در هر نقطه کاری غیر از بار کامل، باید به منحنی‌های عملکرد موتور که در کاتالوگ های فنی سازنده (مانند زیمنس، WEG یا الکتروژن) موجود است، مراجعه کرد و
۷. جمع‌بندی نهایی
ضریب توان تنها یک عدد روی پلاک موتور نیست، بلکه شاخصی حیاتی برای سلامت تأسیسات الکتریکی و بهینه سازی مصرف انرژی در سیستم های پمپاژ محسوب می‌شود. یک مهندس تأسیسات ماهر باید:
۱. در مرحله طراحی، موتوری با توان نامی نزدیک به توان مورد نیاز پمپ انتخاب کند تا از کارکرد در ناحیه ضریب توان پایین (بار جزئی) جلوگیری نماید.
۲. در مرحله بهره برداری، با اندازه گیری ولتاژ ، جریان لحظه‌ای و اعمال ضریب توان لحظه ای (یا استخراج شده از منحنی)، توان مصرفی واقعی را محاسبه کرده و نسبت به نصب تجهیزات جبران‌سازی (خازن )یا نصب درایو ( VFD نمودن ) اقدام نماید.
