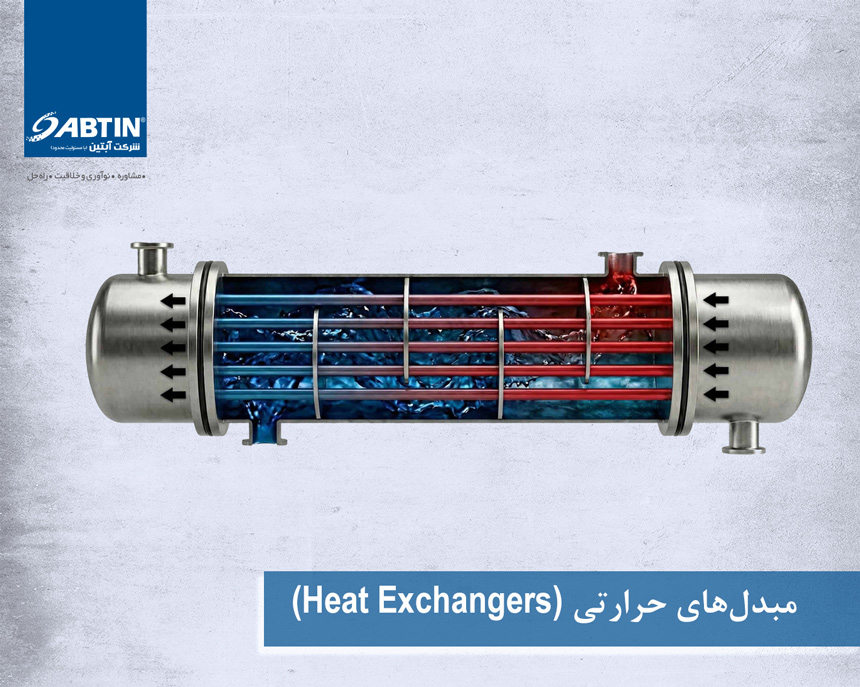

مبدل حرارتی تجهیزی است که برای انتقال انرژی حرارتی بین دو سیال با دماهای متفاوت طراحی شده است، به‌گونه‌ای که در بسیاری از کاربردها دو سیال بدون تماس مستقیم با یکدیگر، حرارت را مبادله می‌کنند. مبدل‌های حرارتی یکی از تجهیزات مهم در سیستم‌های گرمایش، سرمایش، تهویه مطبوع، آب گرم مصرفی، بویلرها، چیلرها و سیستم‌های حرارت مرکزی محسوب می‌شوند.
وظیفه اصلی مبدل حرارتی، انتقال حرارت از سیال گرم‌تر به سیال سردتر است. نیروی محرک این فرآیند، اختلاف دما بین دو سیال است و میزان انتقال حرارت به عواملی مانند اختلاف دما، ضریب انتقال حرارت، سطح مؤثر تبادل حرارت، دبی سیال، خواص فیزیکی سیالات و شرایط جریان بستگی دارد.
در یک مبدل غیرمستقیم، دو سیال توسط یک سطح جامد، مانند صفحه فلزی یا جداره لوله، از یکدیگر جدا می‌شوند. حرارت ابتدا از سیال گرم به سطح جداکننده منتقل شده، سپس از داخل آن عبور کرده و در نهایت به سیال سرد منتقل می‌شود.
انواع مبدل‌های حرارتی
مبدل‌های حرارتی را می‌توان از جنبه‌های مختلف دسته‌بندی کرد. از نظر نوع سیالات، مبدل‌ها می‌توانند به شکل‌های زیر باشند:
- مایع به مایع (Liquid/Liquid)
- مایع به گاز (Liquid/Gas)
- گاز به گاز (Gas/Gas)
از نظر ساختار نیز مبدل‌های حرارتی انواع مختلفی دارند که دو نوع بسیار رایج در کاربردهای تأسیساتی عبارت‌اند از:
- مبدل حرارتی صفحه‌ای (Plate Heat Exchanger)
- مبدل حرارتی پوسته و لوله (Shell and Tube Heat Exchanger)
انتخاب نوع مبدل به عواملی مانند ظرفیت حرارتی مورد نیاز، فشار و دمای کاری، نوع سیال، محدودیت فضا، کیفیت آب، افت فشار مجاز، شرایط خوردگی و الزامات تعمیر و نگهداری بستگی دارد.

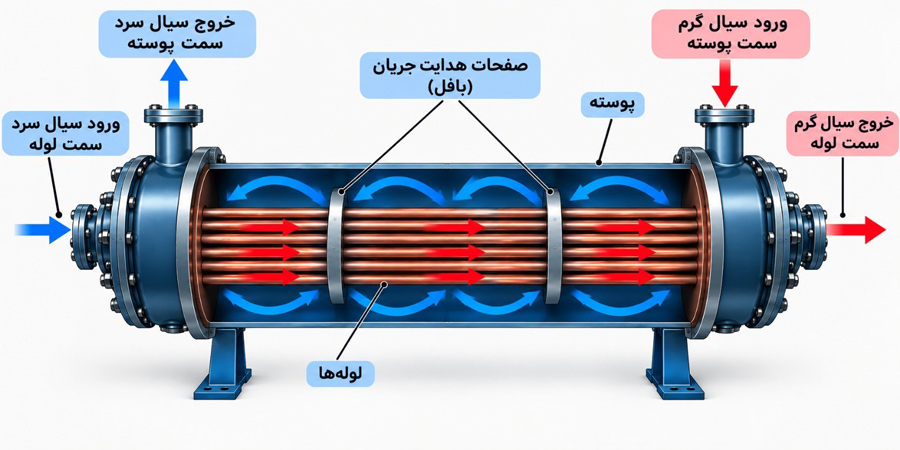

مبدل حرارتی پوسته و لوله (Shell and Tube Heat Exchanger)
مبدل حرارتی پوسته و لوله یکی از متداول‌ترین انواع مبدل‌های حرارتی است که از مجموعه‌ای از لوله‌های متعدد درون یک پوسته استوانه‌ای تشکیل می‌شود. معمولاً یکی از سیالات از داخل لوله‌ها و سیال دیگر از فضای اطراف لوله‌ها در داخل پوسته جریان پیدا می‌کند و حرارت از طریق جداره لوله‌ها بین دو سیال منتقل می‌شود. برای افزایش انتقال حرارت و هدایت مناسب جریان در سمت پوسته، از بافل‌ها (Baffles) استفاده می‌شود که با تغییر مسیر جریان، آشفتگی و سطح تماس مؤثر را افزایش می‌دهند. این مبدل‌ها به دلیل استحکام مکانیکی بالا، قابلیت کار در فشار و دماهای نسبتاً زیاد و تنوع در طراحی، کاربرد گسترده‌ای در صنایع نیروگاهی، نفت و گاز، پتروشیمی و برخی سیستم‌های گرمایشی و سرمایشی دارند. با این حال، در مقایسه با مبدل‌های صفحه‌ای معمولاً به فضای نصب بیشتر نیاز دارند و برای دستیابی به ظرفیت حرارتی مشابه ممکن است ابعاد بزرگ‌تری داشته باشند.

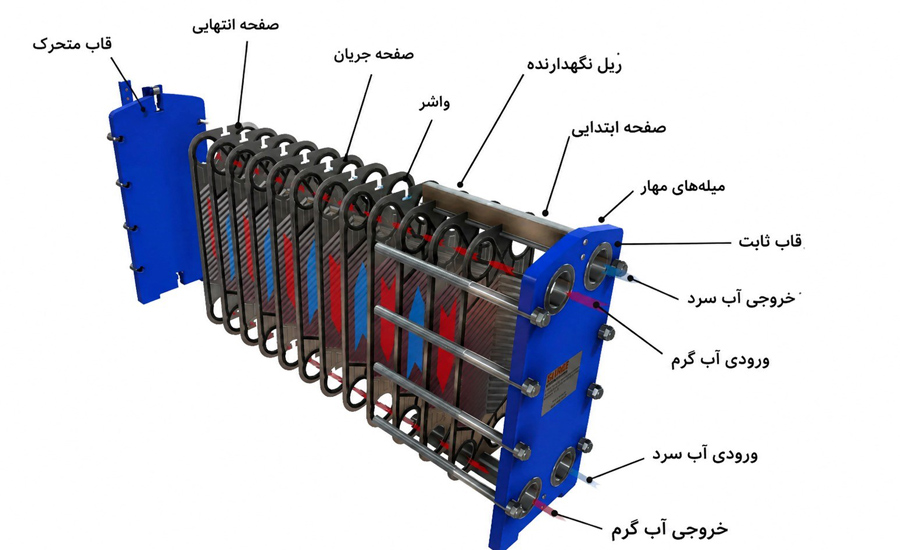

مبدل حرارتی صفحه‌ای (Plate Heat Exchanger)
مبدل حرارتی صفحه‌ای یکی از پرکاربردترین انواع مبدل‌های حرارتی در سیستم‌های تأسیساتی است. این مبدل از مجموعه‌ای از صفحات فلزی نازک و موج‌دار تشکیل شده است که در کنار یکدیگر قرار گرفته‌اند. بین صفحات، کانال‌هایی برای عبور سیال گرم و سرد ایجاد می‌شود و دو سیال در کانال‌های مجزا، معمولاً جریان مخالف (Counter-flow)، حرکت می‌کنند.
صفحات معمولاً از موادی مانند فولاد ضد زنگ ساخته می‌شوند و شکل موج‌دار آن‌ها علاوه بر افزایش سطح مؤثر انتقال حرارت، باعث ایجاد آشفتگی در جریان و در نتیجه افزایش ضریب انتقال حرارت می‌شود.
در مبدل‌های صفحه‌ای گسکت‌دار، صفحات توسط واشر آب‌بندی می‌شوند. نوع دیگری از این مبدل‌ها، مبدل صفحه‌ای لحیم‌شده (Brazed Plate Heat Exchanger) است که در آن صفحات توسط ماده لحیم به یکدیگر متصل شده و یک ساختار فشرده و آب بندی‌شده ایجاد می‌کنند.
نحوه عملکرد مبدل صفحه‌ای
در یک مبدل صفحه‌ای، سیال گرم از یک سمت وارد مبدل شده و از کانال‌های مشخصی بین صفحات عبور می‌کند. هم‌زمان، سیال سرد از کانال‌های مجاور در جهت مخالف یا موازی جریان پیدا می‌کند.
حرارت از سیال گرم به صفحه منتقل شده، از ضخامت صفحه عبور می‌کند و سپس به سیال سرد منتقل می‌شود. در این فرآیند، دو سیال از نظر فیزیکی از یکدیگر جدا باقی می‌مانند.
به‌طور کلی، مقدار حرارت منتقل‌شده را می‌توان با رابطه زیر بیان کرد:
که در آن:
همچنین در طراحی مبدل، رابطه کلی انتقال حرارت را می‌توان به صورت زیر بیان کرد:
که در آن:
بنابراین، افزایش سطح انتقال حرارت، بهبود ضریب انتقال حرارت و ایجاد اختلاف دمای مناسب بین دو سیال، از عوامل مهم در افزایش ظرفیت حرارتی مبدل هستند.
آرایش جریان در مبدل حرارتی
یکی از پارامترهای مهم در عملکرد مبدل حرارتی، نحوه حرکت دو سیال نسبت به یکدیگر است. سه آرایش اصلی جریان عبارت‌اند از:
جریان مخالف (Counter-flow)
در این حالت، دو سیال در جهت مخالف یکدیگر حرکت می‌کنند. این آرایش معمولاً از نظر انتقال حرارت بسیار مطلوب است و امکان دستیابی به اختلاف دمای مؤثر مناسب را فراهم می‌کند.
جریان موازی (Parallel-flow)
در جریان موازی، هر دو سیال در یک جهت حرکت می‌کنند. اختلاف دمای دو سیال در طول مسیر کاهش پیدا می‌کند و در بسیاری از کاربردها عملکرد حرارتی آن نسبت به جریان مخالف پایین‌تر است.
جریان متقاطع (Cross-flow)
در این آرایش، مسیر حرکت دو سیال نسبت به یکدیگر عمود است. این نوع جریان در برخی تجهیزات خاص و به‌ویژه در مبدل‌های هوا به سیال کاربرد زیادی دارد.
در مبدل‌های صفحه‌ای آب به آب، استفاده از آرایش جریان مخالف بسیار متداول است، زیرا می‌تواند انتقال حرارت مؤثری را در یک تجهیز نسبتاً کوچک فراهم کند.
کاربرد مبدل صفحه‌ای در سیستم‌های گرمایشی
در این سیستم، مبدل حرارتی برای انتقال انرژی حرارتی و تأمین گرمایش مورد استفاده قرار می‌گیرد. مبدل، دو مدار آب را از یکدیگر جدا کرده و بدون تماس مستقیم سیال‌ها، گرما را از مدار سمت موتورخانه به سمت مصرف کننده منتقل می‌کند.
این جداسازی از اختلاط آب دو مدار جلوگیری کرده و می‌تواند از انتقال آلودگی، مشکلات ناشی از اختلاف فشار و برخی پیامدهای ناشی از تفاوت کیفیت آب در دو مدار جلوگیری کند.
کاربرد مبدل صفحه‌ای در تولید آب گرم مصرفی
مبدل‌های صفحه‌ای در سیستم‌های تولید آب گرم مصرفی (Domestic Hot Water) نیز کاربرد گسترده‌ای دارند. در این کاربرد، انرژی حرارتی از یک مدار اولیه به آب مصرفی منتقل می‌شود.
یکی از مزایای مهم مبدل صفحه‌ای در این کاربرد، ابعاد کوچک و سطح انتقال حرارت زیاد نسبت به حجم تجهیز است. به همین دلیل، در بسیاری از سیستم‌ها می‌توان آب گرم مصرفی را به‌صورت لحظه‌ای و بدون نیاز به یک مخزن بزرگ ذخیره آب گرم تولید کرد.
با این حال، انتخاب مبدل برای آب گرم مصرفی باید با توجه به کیفیت آب، دمای کاری، احتمال تشکیل رسوب و الزامات بهداشتی انجام شود.
مزایای مبدل‌های صفحه‌ای
مبدل‌های صفحه‌ای در مقایسه با بسیاری از مبدل‌های سنتی، مزایای قابل توجهی دارند:
- ضریب انتقال حرارت بالا
- ابعاد و وزن نسبتاً کم
- سطح انتقال حرارت زیاد در حجم کوچک
- امکان دستیابی به اختلاف دمای نزدیک‌تر بین دو سیال
- قابلیت افزایش ظرفیت در برخی انواع با افزایش تعداد صفحات
با وجود این مزایا، مبدل صفحه‌ای برای هر کاربردی مناسب نیست و باید محدودیت‌های فشار، دما، جنس صفحات و گسکت، کیفیت سیال و افت فشار مجاز در نظر گرفته شود.
عوامل مؤثر در انتخاب مبدل صفحه‌ای
برای انتخاب صحیح یک مبدل صفحه‌ای باید پارامترهای متعددی بررسی شوند. مهم‌ترین آن‌ها عبارت‌اند از:
- ظرفیت حرارتی مورد نیاز
- دمای ورودی و خروجی هر دو سیال
- دبی سیال در سمت اولیه و ثانویه
- فشار کاری و فشار طراحی
- افت فشار مجاز در هر سمت
- نوع و خواص فیزیکی سیالات
- حداقل اختلاف دمای مورد نیاز
- محدودیت‌های ابعادی و فضای نصب
در انتخاب مبدل، صرفاً ظرفیت حرارتی کافی نیست. یک مبدل ممکن است از نظر ظرفیت انتقال حرارت مناسب باشد، اما افت فشار آن برای سیستم قابل قبول نباشد. بنابراین انتخاب صحیح باید با در نظر گرفتن هم‌زمان عملکرد حرارتی، هیدرولیکی و شرایط بهره‌برداری انجام شود.
مبدل صفحه‌ای در مقایسه با مبدل پوسته و لوله
مبدل‌های صفحه‌ای به دلیل طراحی فشرده و ضریب انتقال حرارت بالا، در بسیاری از کاربردهای تأسیساتی گزینه مناسبی هستند. در مقابل، مبدل‌های پوسته و لوله معمولاً ساختار متفاوتی دارند و در برخی کاربردهای صنعتی، فشار و دمای بالا یا شرایطی که استفاده از صفحات و گسکت‌ها مناسب نیست، ترجیح داده می‌شوند.
بنابراین نمی‌توان یک نوع مبدل را به‌طور مطلق برتر دانست. انتخاب مبدل باید بر اساس شرایط واقعی پروژه و الزامات حرارتی و هیدرولیکی سیستم انجام شود.
نقش پمپ در سیستم‌های مجهز به مبدل حرارتی
مبدل حرارتی به تنهایی نمی‌تواند سیال را در مدار به گردش درآورد و برای ایجاد جریان، معمولاً به یک پمپ سیرکولاتور یا پمپ انتقال نیاز است.
در یک سیستم گرمایشی مجهز به مبدل، پمپ باید بتواند دبی مورد نیاز را در برابر مجموع افت فشارهای مدار تأمین کند. این افت فشار شامل افت فشار خود مبدل، لوله‌ها، شیرآلات، اتصالات و سایر تجهیزات مدار است.
به همین دلیل، انتخاب پمپ و مبدل باید به‌صورت هماهنگ انجام شود. اگر افت فشار مبدل بیش از مقدار پیش‌بینی‌شده باشد، ممکن است پمپ نتواند دبی طراحی را تأمین کند یا برای جبران آن به توان بیشتری نیاز داشته باشد.
جمع‌بندی
مبدل حرارتی یکی از تجهیزات کلیدی در بسیاری از سیستم‌های گرمایشی و سرمایشی است که امکان انتقال انرژی حرارتی بدون اختلاط مستقیم دو سیال را فراهم می‌کند. در میان انواع مختلف مبدل‌ها، مبدل‌های صفحه‌ای به دلیل ضریب انتقال حرارت بالا، ساختار فشرده، سطح انتقال حرارت زیاد و قابلیت استفاده در کاربردهای متنوع جایگاه مهمی در تأسیسات مکانیکی دارند.
با این حال، عملکرد مناسب یک مبدل تنها به ظرفیت حرارتی آن وابسته نیست. دبی، دمای ورود و خروج، افت فشار، کیفیت سیال، جنس صفحات و گسکت، فشار و دمای طراحی و شرایط بهره‌برداری همگی باید در فرآیند انتخاب و طراحی مورد توجه قرار گیرند.
پمپ های سیرکولاتور سری UPS , TP گراندفوس در بسیاری از سیستم‌های گرمایشی و بویلر که از مبدل حرارتی استفاده می‌کنند به کار می‌روند.
برای مشاوره جهت انتخاب پمپ مناسب می توانید با کارشناسان فنی شرکت آبتین در ارتباط باشید.
